Монтаж металлических опор освещения

Монтаж металлических опор освещения — процесс фиксации металлоконструкций в почве или на подготовленной площадке. Установка столбов под осветительное оборудование — один из самых сложных и важных этапов создания уличных светотехнических систем.

Виды устанавливаемых конструкций

При строительстве осветительных наружных сетей необходимо монтировать:

При работе со всеми конструкциями нужно соблюдать правила монтажа.

Опоры освещения делятся на две категории, в зависимости от предельных нагрузок, наличия дополнительных элементов, вариантов подвода, фиксации силового кабеля:

  • Несиловые. Шнур прокладывается на глубине свыше 80 см., только под землей. Если электрификация проводится поблизости от автодорог, глубина увеличивается до 125 см. Запрещено фиксировать на несиловых столбах рекламные баннеры, другие масштабные тяжелые конструкции;
  • Силовые. Способы прокладки кабеля — под землей, подвес провода. Грузоподъемность до 3 т. позволяет крепить массивные конструкции, включая рекламные баннеры.

По технологии монтажа опоры освещения делятся на фланцевые / прямостоечные. У первых в нижней части есть квадратный или круглый фланец с техническими болтовыми отверстиями. Фланец соединяют с закладным элементом фундамента на анкерные болты. В почве бетоном заливаются лишь закладные консольные, выносные, прямые детали. Поэтому столб можно демонтировать, после — установить на новом участке.

Прямостоечные опоры устанавливают в котлован глубиной 2 м. После — заливают основание бетонным раствором. Перенос конструкции на новую территорию невозможен.

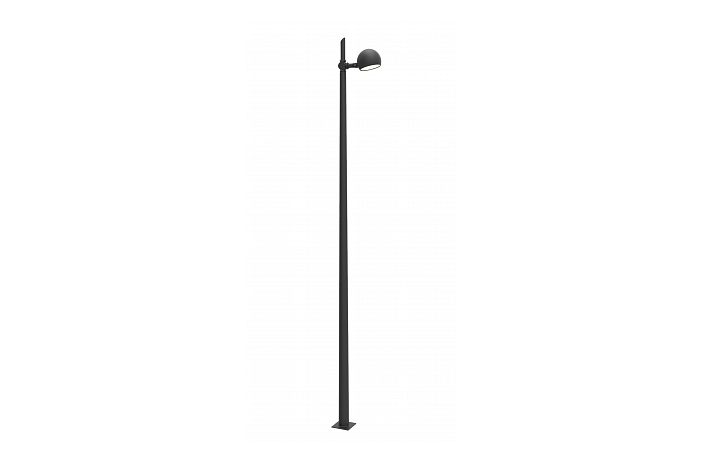

Опора освещения монтаж фото

Способы монтажа осветительных опор

Столбы устанавливают на расстоянии 30-65 м. друг от друга. При определении шага, учитывают особенности местности, нормативы по горизонтальной освещенности полотна.

До монтажа проводится подготовка:

  1. Разработка проекта. В документах указывают виды, сечения, свойства источников света, прокладываемых проводов, технических комплектующих. Проектирование выполняется лицензированными проектными компаниями.
  2. Согласование мероприятий. Получение разрешения от контролирующих инстанций.
  3. Изучение плана размещения коммуникаций на площадке.
  4. Разметка территории (если предполагаются подземные работы).

На завершающем этапе подготовки указываются точки размещения столбов, кабелей — согласно условиям исполнительной схемы, проектной документации. Иногда необходимо восстановление поврежденной проезжей части, дорожного покрытия.

Фланцевый монтаж опор освещения

Под фундамент роется котлован, под провода прокладывается траншея. Выполняется установка блока основания с закладным элементом, ввод шнура, заливка котлована бетонным составом. Делается перерыв для того, чтобы бетон мог полностью затвердеть. После — устанавливается опора.

Фланцевый способ требует больше времени, чем прямостоечный вариант. Но он экономит время в дальнейшем, если необходима замена металлоконструкции. Проводить все работы повторно не нужно.

Блоки фундамента выбираются под конкретный вид столбов. При необходимости, можно заказать их персональное производство.

Несколько важных особенностей:

  • Используется бетон класса не ниже класса В-20;
  • Допускается выбор закладные детали в форме анкерных блоков, выносных фундаментов, консолей. Последние рекомендуются для территорий с имеющимися инженерными системами, сложным рельефом поверхности;
  • Опорные элементы фиксируют на основании на шпильки с гайками, гайки. Выравнивают с помощью метизов.

Прочность фундаментной плиты должна отвечать нормам СНиП 2.02.01-83 об «Основаниях для сооружений и зданий».

Прямостоечный монтаж опор освещения

Столбы устанавливаются вкапыванием. На площади создается несколько котлованов, размеры и формы которых соответствуют проектной документации. Типовые размеры — 100/100/120 см.

В центральной части каждого котлована бурится отверстие для размещения заглубляемой части конструкции. Разница диаметров ствола и отверстия — 10 см. осуществляется центрирование на растяжки. После — бетонирование пространства между цилиндрическим углублением и стволом.

Для того чтобы столб не вылетел из «гнезда», в нижней части заливается слой 20 см. Оставшиеся пустоты, после прокладки кабеля питания, засыпаются землей. Верхняя часть застывшей бетонной пластины покрываемся битумом.

К заземляющему переходу подсоединяется заземляющий шнур. Во вводном щитке подключаются выведенные питающие провода.

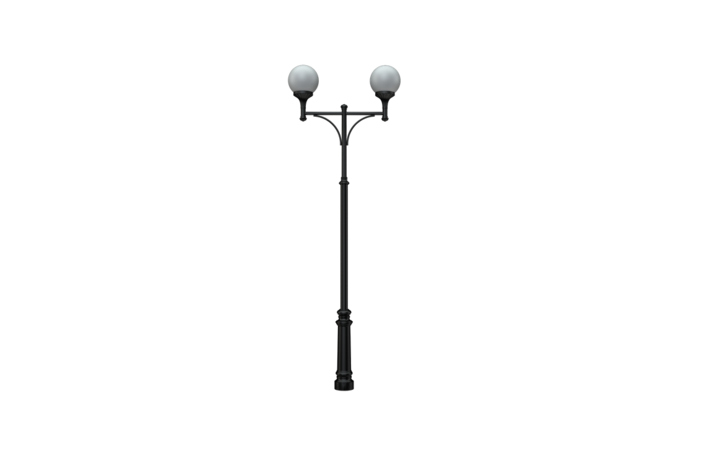

Монтаж опор освещения фото

Выбор технологии

Способ определяет мастер с учетом типа фундамента, параметров почвы. Выделяют три вида грунта:

  1. Глинистая. Самый сложный вариант. Землю размывают грунтовые, сточные воды, она сжимается от нагрузок. До установки нужно обустраивать гидроизоляционную защиту, отмостки, другие элементы безопасности для металлоконструкции.
  2. Песчаная. Монтаж опор на песчаных территориях не рекомендован. Почва проседает, уплотняется под нагрузками. Чтобы не допустить перемещения грунта, предотвратить усадку, внизу котлована создается «подушка» из гравия.
  3. Каменистая. Надежный вид почвы. Не размывается водами, не проседает. Работы проводятся быстрее.

Мы лицензированная компания, которая выполняет монтаж опор освещения, фундаментов, молниеотводов, кронштейнов, других элементов для их установки. Условия сотрудничества:

  • Услуги оказываются юридическим лицам;
  • Сроки, цены заранее согласуются;
  • Возможна реализация нестандартных проектов;
  • Заключается официальный договор;
  • Создание систем наружного освещения «под ключ», с разработкой проекта, выбором светотехнического оборудования, согласованием проектной документации;
  • Гарантии качества.

Цена монтажа зависит от следующих факторов:

  • Требования к несущей способности столбов, прочности, устойчивости;
  • Способ крепления;
  • Вид почвы для установки конструкции;
  • Список, объемы мероприятий.

Смета формируется после обсуждения всех условий заказа. В дальнейшем она является основанием для оплаты работ. Цена монтажа фиксируется в договоре, и не увеличивается без причины.
